陶瓷雙閘板出料閥使用性能

發布日期：2022-02-11    點擊率：

雙閘板出料閥是常用的流體出料閥。包括閥體、閥桿、進口閥座、出口閥座，在進口閥座與出口閥座間有兩塊縱截面為直角梯形的閘板，兩塊閘板的斜面相對，直角面分別與進口閥座和出口閥座相對，其中倒置閘板的上端連接閥桿，兩閘板的斜面上各有柱銷，在兩閘板斜面上各有對應柱銷的槽孔，在兩閘板兩邊側有側導板，有一弓形彈簧與一側導板上的支承銷及另一側導板上的兩支承銷連接，兩閘板斜面上各有對應于柱銷的槽孔，兩塊閘板的斜面間有一塊頂心塊，頂心塊底面為平面，另一面為夾角為15度的錐面。但粉體閥的開和關比較頻繁，對閥板的磨損大，經常需要維修更換，導致設備停轉。如采用全合金的閘板等構件成本又太高。

陶瓷雙閘板出料閥又稱陶瓷平行雙閘板閘閥或干灰閥，是陶瓷閘閥的一種。故其結構與工作原理與陶瓷閘閥一致，其啟閉體(閥板)由閥桿帶動閥座密封面作升降運動，可接通或截?cái)嗔黧w的通道。當閥門部分開啟時，在閘板背面產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封面，修理困難，通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。

通過設置在閥蓋內側的陶瓷軌道條以及設置在三通閥芯內的助力彈簧，能夠有xiao地使左、右閘板緊貼在陶瓷軌道條上運動時，不產生任何泄漏，從而保證閥體的正常運行，本實用新型結構簡單、安裝使用方便。

陶瓷雙閘板出料閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長的特點。

出料閥廠家產品推薦

不銹鋼氣動出料閥Z644TC

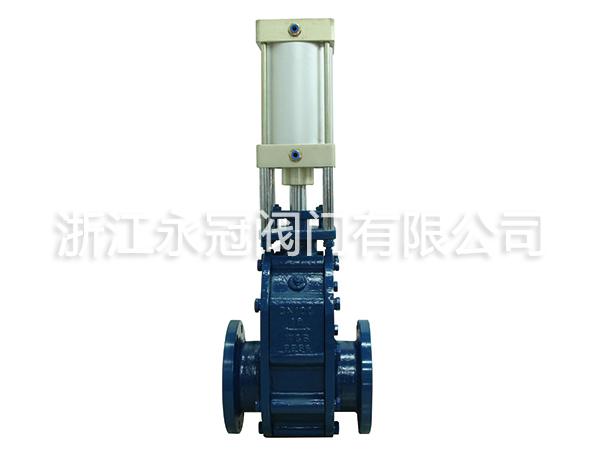

氣動陶瓷出料閥Z644TC
